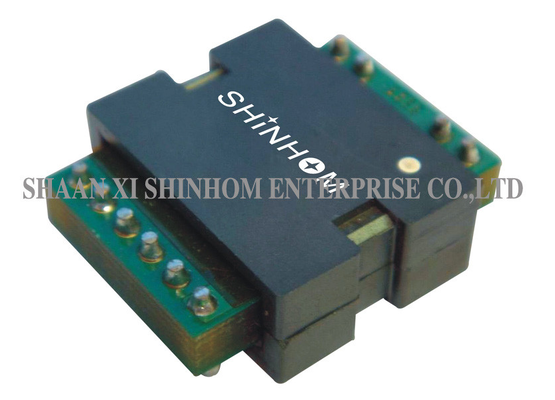

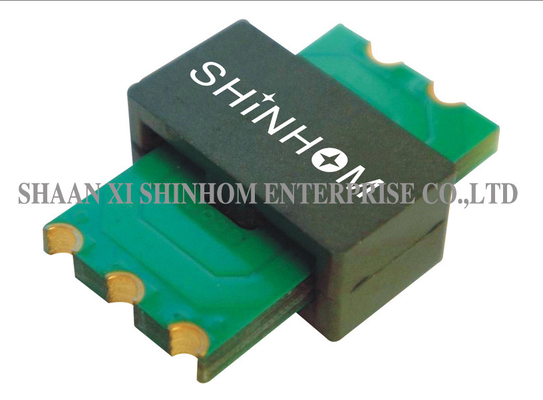

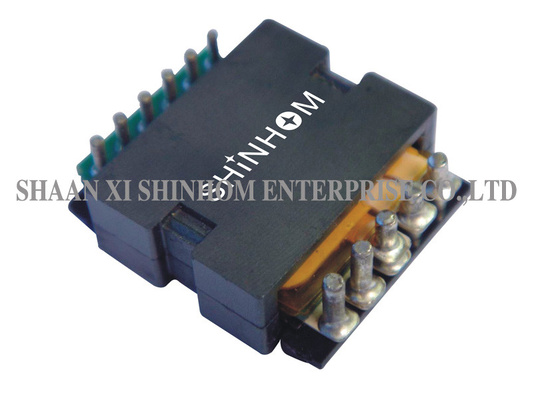

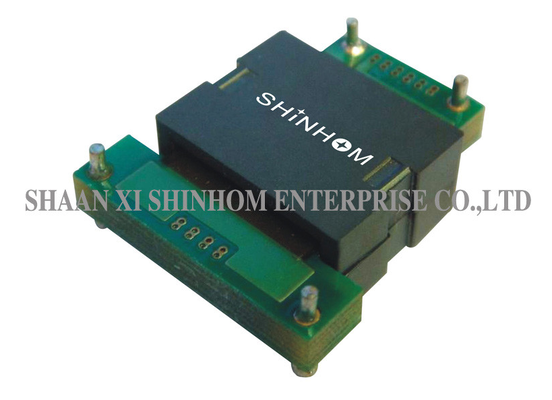

Este transformador planar está diseñado para aplicaciones de conversión DC/DC y DC/AC. Presenta una estructura de bajo perfil, con potencia de hasta 3000W y corriente de hasta 73A. El tamaño de la almohadilla es 23.5mm × 19.5mm. El producto ofrece inductancia de fuga ultrabaja (<0.2%), alta densidad de potencia (5W-25kW por componente), y baja radiación EMI.
Hay varios tamaños de núcleo disponibles desde EE14 hasta EE100. Admite montaje horizontal/vertical, through-hole/SMT, y opciones de terminación y montaje de pines/cables voladores, compatible con todas las topologías SMPS.
Se utiliza ampliamente en fuentes de alimentación DC/DC de alta densidad, equipos de telecomunicaciones, sistemas de control industrial y sistemas de vehículos automotrices y de servicio pesado.
CARACTERÍSTICAS:
- Transformador planar de bajo perfil
- Transformador planar de alta potencia
- Transformador planar de alta frecuencia
- Transformador planar de PCB
- Transformador de conmutación planar
- Transformador planar EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100
- Transformador planar SMT disponible en stock
- Rango de potencia: hasta 3000W
- Inductancia de fuga muy baja (menos del 0.2% para núcleos sin entrehierro).
- Precios rentables y competitivos.
- Mínima interferencia electromagnética (EMI).
- Alta densidad de potencia específica (5W-25kW por un componente).
- Altas distancias de fuga y de aislamiento entre primario y
- Aplicable a todas las topologías SMPS.
- Varias opciones de montaje y terminales (Horizontal, Vertical, Through-holes, SMT, Pines, Cables voladores y más).
- Abrazaderas disipadoras de calor especialmente diseñadas.
APLICACIONES:
- Alta densidad y alta eficiencia energética.
- Fuentes de alimentación DC/DC de alta corriente, alta corriente.
- El inductor del devanado principal sirve como un choque de salida,
- Mientras que los devanados auxiliares controlan la corriente de entrada al PM(TI25S1604).
- Telecomunicaciones, sistemas de control industrial,
- Sistemas de vehículos automotrices y de equipos pesados
INFORMACIÓN TÉCNICA:
- Inductancia del PE 20s1604 medida en Agilient/HP4284 entre los pines 7 y 11 a 100kHz, 0.1 Vrms.
- La IDC nominal es el 85% de la IDC de saturación o la IDC de calentamiento, lo que sea menor.
- La IDC de saturación es la corriente que hace que la inductancia caiga un 15% de su valor nominal.
- La IDC de calentamiento es la corriente que hace que la temperatura de la pieza aumente aproximadamente 45℃.
PREGUNTAS FRECUENTES
P: ¿Cuáles son las ventajas de los transformadores planares en comparación con los transformadores bobinados tradicionales?
R: Los transformadores planares utilizan una estructura de bajo perfil y un diseño de bobinado tipo PCB. Ofrecen inductancia de fuga ultrabaja (<0.2%), alta densidad de potencia (5W-25kW por componente), baja radiación EMI y excelente gestión térmica. El diseño de bajo perfil también reduce significativamente la altura, lo que lo hace adecuado para aplicaciones de montaje de alta densidad.
P: ¿Cuáles son las ventajas de la inductancia de fuga ultrabaja (<0.2%)?
R: La inductancia de fuga ultrabaja reduce los picos de voltaje en los dispositivos de conmutación, disminuye las pérdidas de conmutación y mejora la eficiencia del sistema. También reduce la interferencia electromagnética (EMI) a los circuitos circundantes, simplificando el diseño del filtro EMI.
P: ¿Cuál es el tiempo de entrega y qué métodos de embalaje se utilizan?
R: El tiempo de entrega estándar es de 2 a 8 semanas después de la confirmación del pedido, dependiendo de las especificaciones del producto y la cantidad del pedido. Los productos se embalan de forma segura con cartones, espuma, paletas, película envolvente y correas de sujeción para garantizar un transporte internacional seguro.
