Name: Transformador de encendido de alto voltaje 15KV para quemadores de gas/aceite y generadores de ozono
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HT3825-690
Availability: InStock

Caracteristicas Galería Descripción de producto Habla Ahora.

Caracteristicas

Especificaciones

Material del núcleo: núcleo de ferrita

voltaje de salida: 15kv

Tipo: Bobina de encendido de alto voltaje

Uso: Frecuencia alta

Tamaño: 38,9*25,0*25,5mm

Relación de giros: 69:1

Resaltar:

Transformador de encendido de 15KV para quemadores

transformador de alto voltaje para generadores de ozono

transformador de encendido para quemadores de gas y aceite

Información básica

Lugar de origen: Porcelana

Nombre de la marca: Shinhom

Certificación: RoHS/ISO/UL/CE/IATF16949/CNAS

Número de modelo: HT3825-690

Pago y Envío Términos

Detalles de empaquetado: Caja de cartón

Tiempo de entrega: Entre 4 y 8 semanas

Condiciones de pago: T/T

Capacidad de la fuente: 1000000/mes

Galería

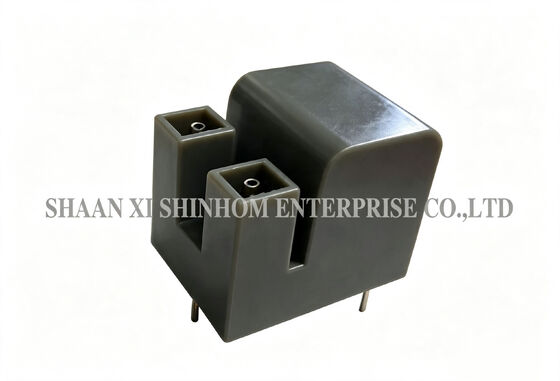

Transformador de encendido de alto voltaje 15KV para quemadores de gas/aceite y generadores de ozono

Descripción de producto

Transformador de encendido de alto voltaje

Este transformador de encendido de alto voltaje está diseñado para encendido de quemadores de gas/aceite, accionamiento de generadores de ozono y aplicaciones industriales de pulsos de alto voltaje. El voltaje de salida es de hasta 15KV. El producto utiliza una topología de elevación de alta frecuencia con una relación de vueltas de 69.5:1. Eleva eficientemente el voltaje de entrada bajo a una salida de pulso de alto voltaje, proporcionando una fuerte energía de encendido y una respuesta rápida. Inductancia primaria: 12µH. Inductancia secundaria: 40mH. DCR primario: 75mΩ. DCR secundario: 81.8Ω. Se utiliza ampliamente en quemadores de gas, calderas de aceite, generadores de ozono y diversos equipos industriales de pulsos de alto voltaje.

Características

Bobinas de encendido para quemadores de gas y aceite
Transformadores personalizados para diversas aplicaciones
Transformadores de potencia y pulsos de alto voltaje
Se aceptan especificaciones personalizadas

Aplicaciones

Dispositivos de encendido de calentadores de agua a gas
Quemadores de calderas de aceite
Generadores de ozono industriales
Sistemas de purificación de aire
Circuitos de disparo de pulsos de alto voltaje
Encendido electrónico de cocinas de gas
Sistemas de control de combustión industrial
Fuentes de pulsos de alto voltaje para investigación científica

Especificación eléctrica

Parámetro	Valor
Inductancia (Pin2-1)	12uH±30%@1KHz,0.3V
Inductancia (Pin4-3)	40mH±10%@1KHz,0.3V
Relación de vueltas	Sec:Pri=69.5Ref
DCR (Pin2-1)	75mΩ±10%
DCR (Pin4-3)	81.8Ω±10%

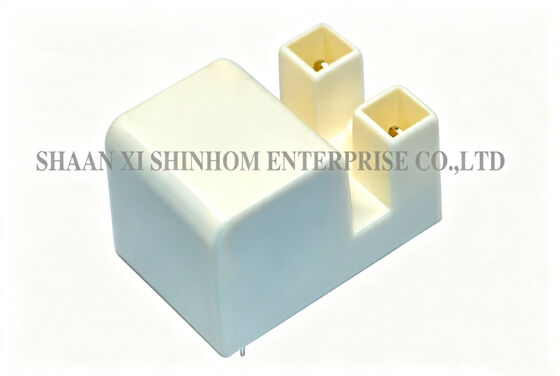

Transformador de encendido de alto voltaje 15KV para quemadores de gas/aceite y generadores de ozono

Notas: Se pueden personalizar más productos

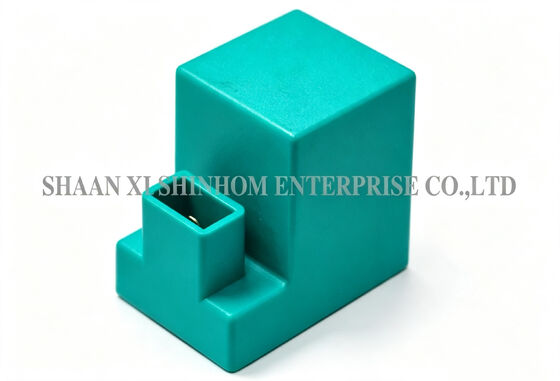

Transformador de encendido de alto voltaje 15KV para quemadores de gas/aceite y generadores de ozono

Preguntas frecuentes

P: ¿Cómo se calcula el voltaje de salida para una relación de vueltas de 69.5:1?

R: El voltaje de salida teórico es: Voltaje de Salida = Voltaje de Entrada × Relación de Vueltas (69.5). Por ejemplo, con una entrada de 12V, la salida teórica es aproximadamente 834V. Con una entrada de 24V, es aproximadamente 1,668V. El voltaje de salida real se ve afectado por las condiciones de carga, la pérdida del núcleo y los parámetros parásitos. Los 15KV son la capacidad máxima de salida pico. Recomendamos realizar mediciones reales basadas en su espacio de ignición y medio.

P: ¿Cuáles son los valores de inductancia del devanado primario y secundario?

R: La inductancia del devanado primario (Pin2-1) es de 12µH ±30%. La inductancia del devanado secundario (Pin4-3) es de 40mH ±10%. Las condiciones de prueba son 1KHz, 0.3V.

P: ¿Cuáles son los valores de DCR primario y secundario?

R: El DCR primario (Pin2-1) es de 75mΩ ±10%. El DCR secundario (Pin4-3) es de 81.8Ω ±10%. El DCR secundario más alto se debe al gran número de vueltas secundarias y al calibre fino del alambre. Esta es una característica normal de los transformadores de alto voltaje.
