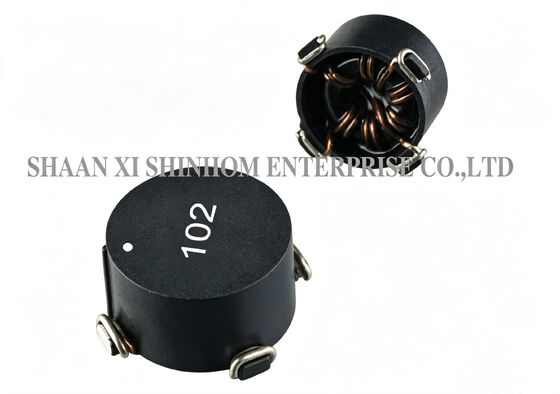

Inductor de modo común toroidal SMD de alta corriente de la serie STC08 200μH-20mH para supresión de EMI/RFI

La serie STC08 El inductor toroidal de modo común SMD utiliza un material de núcleo de alta saturación y una estructura de circuito magnético cerrado toroidal. Reduce eficazmente la radiación EMI y es adecuado para aplicaciones de filtrado de líneas de alimentación y señal sensibles a EMI. El rango de inductancia cubre de 200 µH a 20 mH. El paquete SMD admite la colocación automatizada, compatible con las líneas de producción SMT. Se utiliza ampliamente en electrodomésticos, conversión DC-DC (modo paralelo), acoplamiento de aislamiento, filtrado de entrada (modo serie) y supresión de EMI/RFI.

• Rango de inductancia: 200 µH a 20 mH, selección flexible

• Corriente nominal: 1A a 7A, alta capacidad de corriente

• DCR: 8 mΩ a 250 mΩ, baja pérdida

• Material de núcleo de alta saturación

• Baja radiación EMI

• Paquete SMD: admite colocación automatizada

• Temperatura de funcionamiento: -40 °C a +125 °C

• Resistencia de aislamiento: ≥1000 MΩ (100 V CC)

Inductancia medida a 100 KHz 0.1 VRms.

Resistencia de aislamiento: 100 V CC 1 KΩ mínimo.

RDC: QuadTech 1880 Milliohmmeter

Temperatura de funcionamiento: -40 °C a +125 °C

Temperatura de almacenamiento: -55 °C a +125 °C

Paquete diferente disponible bajo petición especial

Máximo 35% de saturación con polarización de CC aplicada

Nota: Las especificaciones del producto se pueden personalizar.

• Filtrado de alimentación de electrodomésticos

• Conversión DC-DC (modo paralelo)

• Acoplamiento de aislamiento (transformador)

• Filtrado de entrada (modo serie)

• Supresión de EMI/RFI

• Fuentes de alimentación de equipos de comunicación

• Fuentes de alimentación de control industrial

• Fuentes de alimentación de periféricos de computadora

P: ¿Cuáles son los rangos de inductancia, corriente y DCR de la serie STC08?

R: La serie STC08 cubre un rango de inductancia de 200 µH a 20 mH, corriente nominal de 1A a 7A, y DCR de 8 mΩ a 250 mΩ. El amplio rango de inductancia, la alta capacidad de corriente y el diseño de bajo DCR lo hacen adecuado para diversas aplicaciones de supresión de EMI, desde el filtrado de líneas de señal hasta el filtrado de líneas de alimentación de alta potencia.

P: ¿Cuál es la importancia de un bajo DCR para los inductores de modo común?

R: Un bajo DCR significa una menor pérdida de potencia (pérdida I²R) cuando la corriente pasa a través del bobinado. Esto ayuda a mejorar la eficiencia general del sistema y a reducir el aumento de temperatura. La serie STC08 ofrece un DCR tan bajo como 8 mΩ, lo que la hace especialmente adecuada para diseños de alimentación de alta corriente con requisitos de eficiencia estrictos.

P: ¿Cómo solicitar muestras? ¿Cuál es el plazo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán en 3-5 días hábiles. El plazo de entrega de pedidos masivos es generalmente de 2-8 semanas.
