Inductancia de modo común SMD serie CMD CM0705 con alto rendimiento de atenuación, amplio rango de inductancia y alta capacidad de aislamiento

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Resaltar:

Choque de modo común de alto rendimiento de atenuación

,

Choque de modo común SMD de amplio rango de inductancia

,

Inductor de modo común de montaje en superficie de alta capacidad de aislamiento
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: CM0705
Documento: CM0705 Series_.pdf
Pago y Envío Términos
Tiempo de entrega: 2~8 semanas
Condiciones de pago: LC, T/T
Descripción de producto

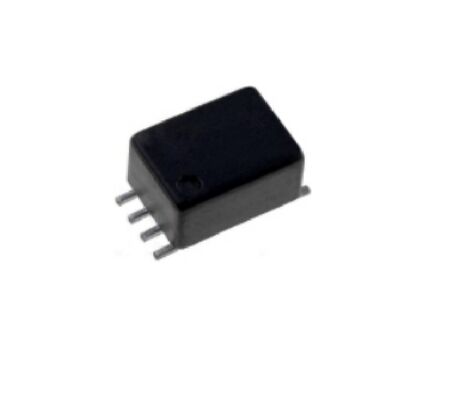

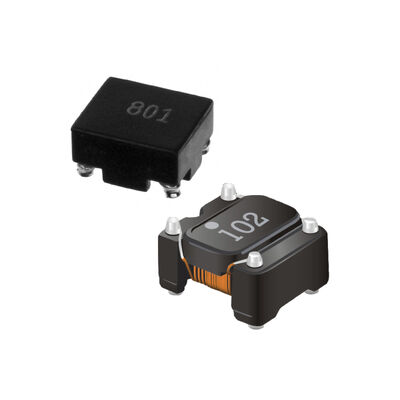

Inductor de modo común CMD serie CM0705
La serie CM0705 de inductor de modo común CMD es un inductor de modo común SMD compacto diseñado para una supresión eficaz del ruido en circuitos electrónicos de alta densidad. Con un paquete de montaje en superficie en miniatura optimizado para montaje tipo pick-and-place, esta serie ofrece coplanaridad confiable y rendimiento eléctrico consistente en un amplio rango de frecuencia.
Con múltiples opciones de inductancia y un alto voltaje de prueba línea a línea de 500 Vrms, la serie CM0705 es ideal para aplicaciones que requieren filtrado EMI estable y protección de la integridad de la señal. Su diseño robusto y su amplio rango de temperaturas de funcionamiento lo convierten en un inductor de modo común de montaje en superficie confiable para electrónica de consumo, industrial y de comunicaciones.
Características clave
  • Diseño de montaje en superficie- Paquete SMD compacto compatible con ensamblaje automatizado de recogida y colocación
  • Rendimiento de alta atenuación- Diseñado para una supresión eficaz del ruido EMI en un amplio rango de frecuencia
  • Amplio rango de inductancia- Valores de inductancia de 47 µH a 12000 µH (según el modelo)
  • Corriente nominal estable- Corriente nominal de hasta 500 mA dependiendo del número de pieza
  • Baja resistencia CC- Valores DCR optimizados para minimizar la pérdida de energía
  • Alta capacidad de aislamiento- Tensión de prueba de 500 Vrms entre devanados (línea a línea)
  • Amplio rango de temperatura- Temperatura de funcionamiento de -25°C a +105°C
Características eléctricas
Especificaciones medidas a una temperatura ambiente de 25°C:
Tolerancia de inductancia +50% / -30%
Rango de inductancia 47 µH a 12000 µH
Corriente nominal 100 mA a 500 mA (según el modelo)
Resistencia CC (máx.) 180 mΩ a 1800 mΩ
Voltaje de prueba 500 Vrms (línea a línea)
Condición de prueba de inductancia 100 kHz, 20 mV
Aplicaciones
  • Supresión de EMI- Filtrado de ruido en líneas de señal y alimentación mediante un estrangulador de modo común de supresión EMI.
  • Filtrado de entrada de energía- Reducción de ruido en modo común en líneas eléctricas de CC.
  • Electrónica de Consumo- Control de ruido en dispositivos compactos que requieren componentes SMD.
  • Electrónica Industrial- Protección de la integridad de la señal en circuitos de control e interfaz.
  • Equipo de comunicación- Filtrado EMI para líneas de datos y comunicación.
Preguntas frecuentes
¿Cuál es la función principal del estrangulador de modo común CM0705?
Está diseñado para suprimir el ruido de modo común y reducir la interferencia electromagnética en las líneas de señal y alimentación.
¿La serie CM0705 es adecuada para montaje automatizado?
Sí. El diseño SMD está optimizado para procesos de recogida y colocación y proporciona coplanaridad confiable.
¿La inductancia varía según el número de pieza?
Sí. La serie CM0705 ofrece una amplia gama de valores de inductancia, con corriente nominal y DCR que varían según el modelo.
¿Puede funcionar en ambientes de alta temperatura?
La serie admite un rango de temperatura de funcionamiento de -25 °C a +105 °C, adecuada para la mayoría de aplicaciones industriales y de consumo.
