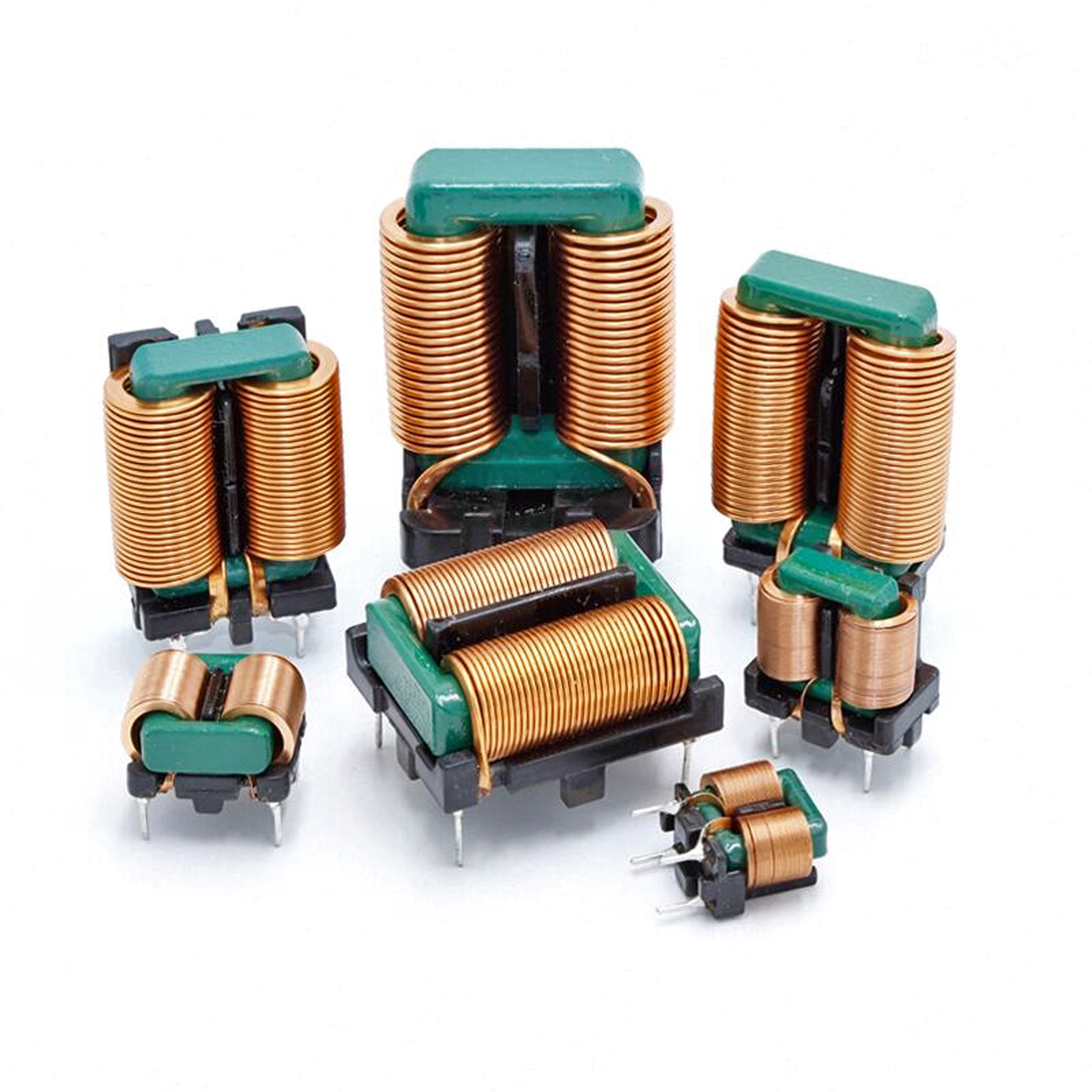

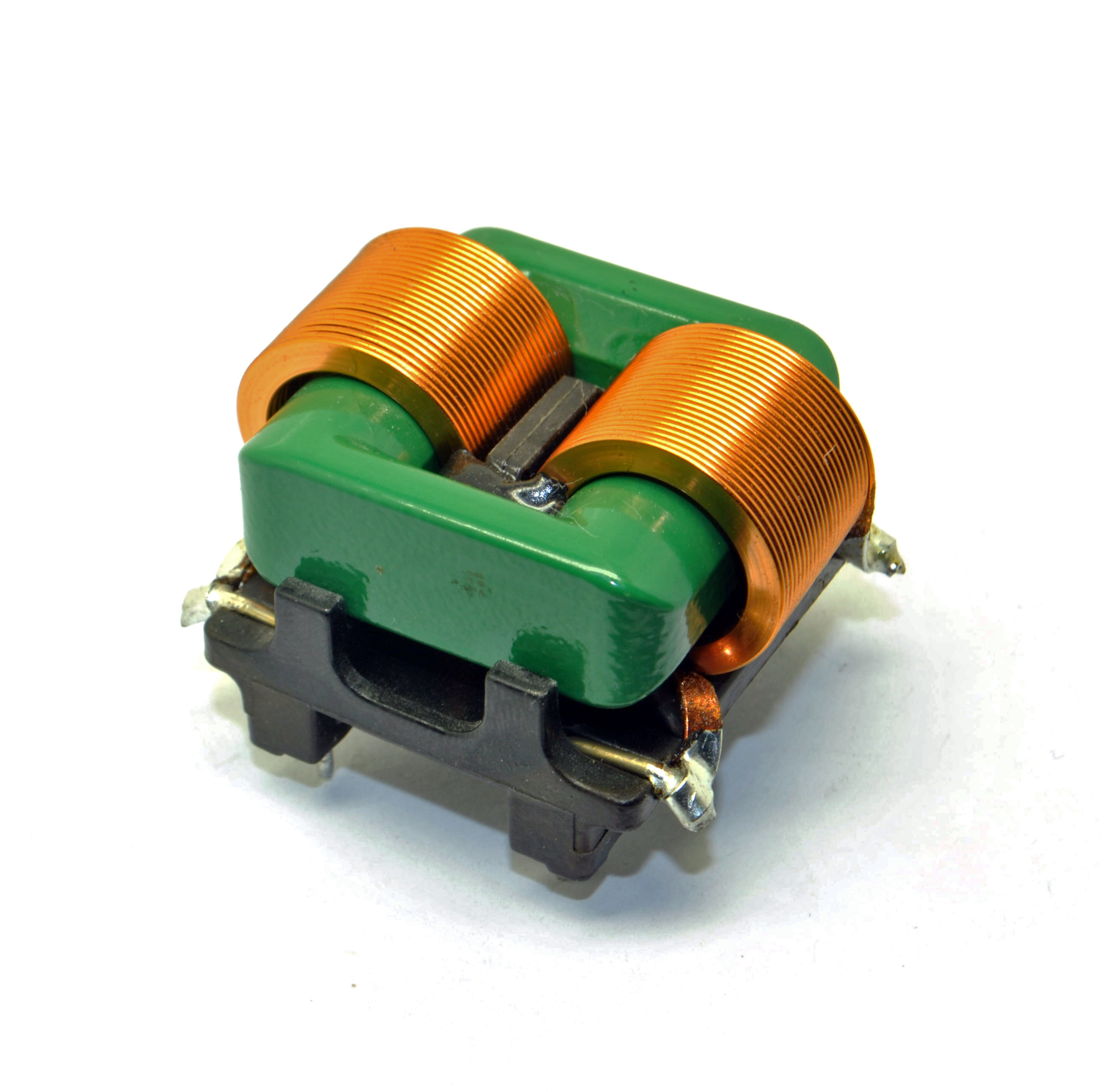

Inductor de gran intensidad común excelente del alambre plano de la obstrucción del modo de la estabilidad termal

La bobina de obstrucciones común de gran intensidad de alta frecuencia del modo del alambre plano y la inductancia pueden ser modificadas para requisitos particulares

CARACTERÍSTICAS:

• Voltaje clasificado (v): 85 a la CA 265V, 50/60Hz
• Ratio de las vueltas: n1: n2=1: 1
• Resistencia de aislamiento: Minuto 100MΩ en 500DC
• Subida de la temperatura: 50°C máximo

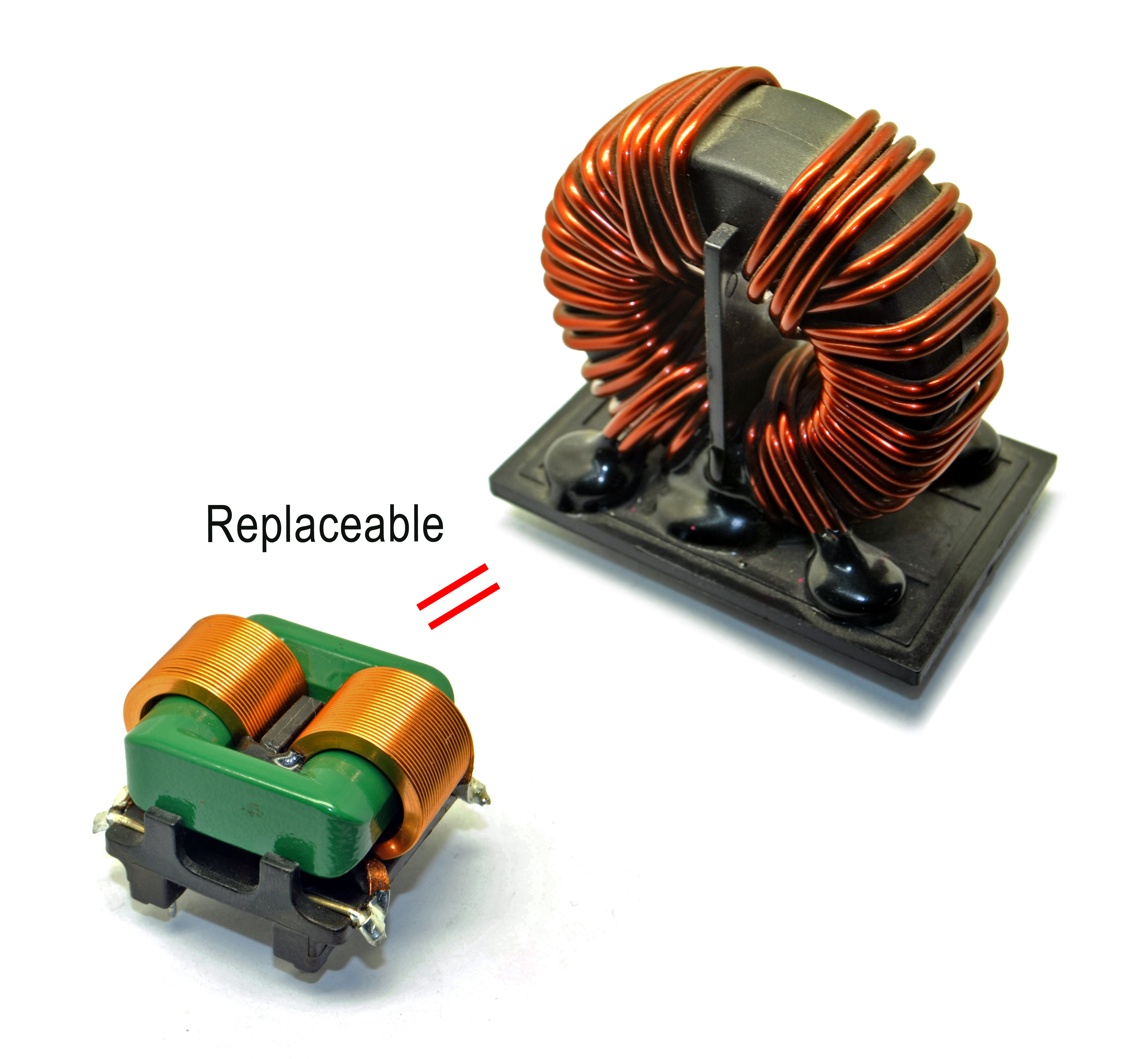

• Reemplazo para: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, inductores comunes toroidales del modo
• El perfil de gran intensidad, pequeño, eficacia alta con el efecto de piel de alta frecuencia del alambre plano, densidad corriente de la unidad puede alcanzar 1.5-2 veces del alambre de cobre redondo, y el volumen será 0.5-1.0 veces más pequeño bajo misma condición
• El coeficiente de una temperatura más baja, solamente alrededor una vez de la bobina de la capa, eficacia perfecta del disipador de calor, el aumento de la temperatura es mucho más bajo que el inductor toroidal
• La capacitancia de Interturn es más pequeña que base toroidal, alta fuerza del aislamiento y alta confiabilidad
• El diseño cerrado del centro magnético
• Utilice el alambre plano, mejorando el factor del espacio
• Bobina la monofásico, reducir de tal modo dramáticamente capacitancia perdida
• La supresión de la EMI es excelente
• Bobina completamente automática, línea aseada arreglo, ningún traslapo, alta eficacia de la producción, trabajo bajo

USO:

• De computadora personal
• Fuente, adaptador y UPS de alimentación que cambian
• Productos de ordenador
• DVD
• Fuente de alimentación del LED
• El LCD TV y las exhibiciones del monitor accionan a los tableros
• Productos del consumidor y cargador de batería eléctricos, impresoras

NOTAS:.

• Prueba de la inductancia: HP4284A, 100kHz/1V o equivalente
• RDC: Milióhmetro 1880 de QuadTech
• Isat L actual descenso el 65% typ.at IDC del valor contra su valor inicial
• Temperatura de la subida 40℃ Max Reference Ambient de Irms Temperature
• Solderability: el 75% del alambre de ventaja serán cubiertos
• Métodos que sueldan: Onda, flujo
• Temperatura de funcionamiento: - 40℃ a +105℃
• Temperatura de almacenamiento: -55℃ a +125℃

Notas: Se modifica para requisitos particulares disponible
