Modo común común de gran intensidad Fliter de la bobina de obstrucción del modo con base de ferrita
negociación
MOQ
negotiable
Precio
CaracteristicasGaleríaDescripción de productoPida una cita
Caracteristicas
Especificaciones
Impedancia:750Ω Min.
Pruebe la frecuencia:100MHz
alambre:0,6 mm
Ratio de las vueltas:1:1
Núcleo:Base de ferrita
Temperatura de funcionamiento:-40ºC a +125ºC
Resaltar:
obstrucciones toroidales del modo común
,
obstrucción común de la línea eléctrica del modo
Información básica
Lugar de origen:China
Nombre de la marca:Shinhom
Certificación:RoHS
Número de modelo:SQD1211
Pago y Envío Términos
Detalles de empaquetado:caja de cartón
Tiempo de entrega:4~8 semanas
Condiciones de pago:T/T
Capacidad de la fuente:1000000/Month
Galería

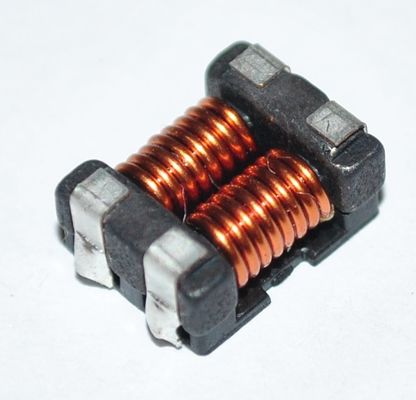

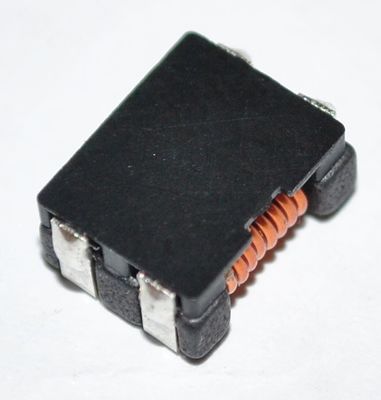

Modo común común de gran intensidad Fliter de la bobina de obstrucción del modo con base de ferrita
Descripción de producto
Bobina de obstrucción común de gran intensidad del modo, fliter común del modo
ESPECIFICACIÓN ELÉCTRICA:
Impedancia: 750Ω Min@100MHz (1000ΩTyp.)
DCR: 14mΩMax
IDC: 6A máximo
Resistencia de aislamiento: 10MΩMin
Voltaje clasificado: 50VDC máximo
Temperatura de funcionamiento: -40℃ a +125℃
Temperatura de Stroage: -40℃ a +125℃
CARACTERÍSTICAS:
Se utiliza el tipo cuadrado exclusivo cerró el centro magnético diseñado como base exclusiva, así que puede ser pequeño mientras que mantiene las mismas características.
El diseño del perfil bajo hace óptimo para el montaje superficial.
Características excelentes de la impedancia, haciéndolo grande para suprimir ruido común del modo.
La serie incluye productos actuales grandes hasta 8A, haciéndolo compatible con las diversas líneas eléctricas de DC.
Cubre una gama de temperaturas ancha de funcionamiento – de 40 a +125°C.
USO:
Contramedidas comunes del ruido del modo para las líneas eléctricas de DC del regulador electrónico y las líneas de suministro del poder para el equipo de los multi-medios del coche y los diversos dispositivos electrónicos.
Notas: Se modifica para requisitos particulares disponible
