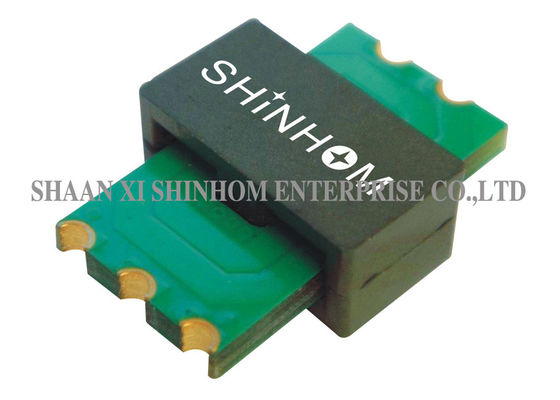

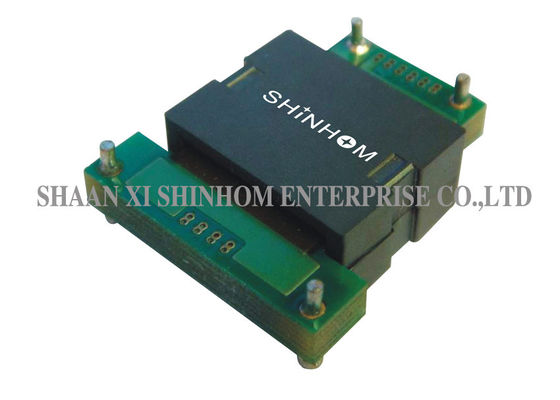

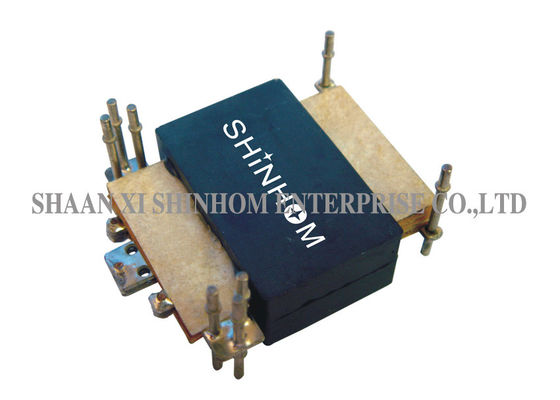

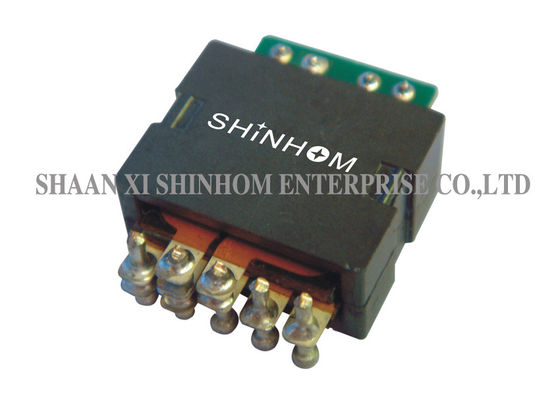

Transformador planar ligero, tipo plano del alto transformador del aislamiento

Transformador planar el de alta frecuencia 150W de la serie de TP25D, PWB que monta el transformador planar, grueso máximo 9.12m m

CARACTERÍSTICAS:

• Potencia hasta 150 vatios
• Eficacia alta de sobre el 98%
• Densidad de poder más elevado de 600 vatios por pulgada cúbica
• Huella 23,5 mm×20.10 milímetro
• Un perfil más bajo de 9,12 milímetros
• Alto aislamiento 1500 VDC (operativos)
• De alta frecuencia 200 kHz-700 kilociclo
• Temperatura de funcionamiento -40℃ a +125℃
• Inductancia muy baja de la salida (menos de 0,2% para los corazones O.N.U-abiertos).
• Precios rentables y competitivos.
• Interferencia electromágnetica mínima (EMI).
• Altas distancias del contorneamiento y de la liquidación entre primario y
• Aplicable a todas las topologías de SMPS.
• Diversas opciones del montaje y de los terminales (horizontal, vertical, Por-agujeros, SMT, pernos, Vuelo-cables y más).
• Corchetes de calor-disipación especialmente diseñados.
• Transformador planar discreto
• Transformador planar de alta potencia
• Transformador planar de alta frecuencia
• Transformador planar del PWB
• Transformador de poder planar de la transferencia
• Transformador planar disponible de SMT

USOS:

• Convertidores del alto rendimiento DC/DC.
• Eficacias altas hasta sobre el 98 por ciento, densidad de poder más elevado de 600 vatios por los convertidores cúbicos de la pulgada DC/DC.
• Para delantero, el lleno-puente, el semipuente y los convertidores de vaivén de DC/DC.
• Voltajes de entrada entre 18V y 75V, y voltajes de salida de 52V abajo a los convertidores de 1.0V DC/DC.
• Telecomunicaciones, sistemas de control industriales,
• Sistemas automotrices y pesados del vehículo del equipo

INFORMACIÓN TÉCNICA:

• La inductancia se mide con Pin conectado de ambas bobinas primarias en serie (2-5) con Pin (3-4) puesto en cortocircuito.
• La inductancia de la salida se mide en el enrrollamiento de Pin (2-4) con el resto de la bobina puesta en cortocircuito.
• Todas las especificaciones típicas en TA=25℃.
