Inductor de potencia de alta corriente HDA1931A para sistemas de audio de alta fidelidad

En el panorama de la tecnología de audio digital de hoy en día, que evoluciona rápidamente,Amplificadores de clase Dhan llegado a ser la opción principal para los sistemas de audio de consumo, como los sistemas de sonido de automóviles, equipos de cine en casa y televisores de pantalla plana, gracias a su alta eficiencia y tamaño compacto.

Sin embargo, los pulsos de conmutación de alta frecuencia generados en la fase de salida deben filtrarse adecuadamente para reconstruir una señal audible limpia.HDA1931A Inductor de potencia de alta corrienteLos inductores de potencia no solo suprimen el ruido de conmutación, sino que también determinan directamente los parámetros clave de rendimiento de audio, comoPurificación de la señal, rango dinámico y nivel de distorsiónLa selección inadecuada del inductor puede impedir que incluso los circuitos integrados de amplificadores de alto rendimiento alcancen su máximo potencial de calidad de sonido.

Los amplificadores de clase D generan señales de conmutación de alta frecuencia en la etapa de salida (normalmentede 200 kHz a 1 MHz) Ainductor de potencia, junto con el condensador de salida, forma un filtro LC de paso bajo, que elimina el portador de conmutación y reconstruye la señal de audio analógica.

Sin embargo, este proceso de filtración impone cuatro demandas principales al inductor:

Las etapas de salida pueden alcanzar varios amperes de corriente pico. El inductor debe mantener una inductancia estable en condiciones de alto sesgo de CC para evitar la saturación del núcleo,que causaría directamente distorsión de audio.

La resistencia de CC (DCR) genera pérdida de energía y calor. El DCR excesivo aumenta el aumento de la temperatura, reduce la eficiencia y limita la potencia máxima de salida del sistema de amplificadores.

Las estructuras magnéticas abiertas pueden producir flujo de fuga, que puede interferir con los circuitos sensibles cercanos e introducir ruido no deseado, degradando el SNR general del sistema (relación señal-ruido).

Las características magnéticas no lineales causan variación de la inductancia bajo carga de corriente, lo que conduce a la distorsión armónica, que afecta directamente la calidad de sonido percibida y la claridad del audio.

Esta es la aplicación central de laSección HDA1931AComo estrangulador de salida de los amplificadores de clase D, trabaja junto con condensadores de salida para filtrar los pulsos de conmutación de alta frecuencia y reconstruir señales de audio limpias.

La serie adopta una estructura de agujero a través de alambre plano (DIP, por sus siglas en inglés), ofreciendo un mayor factor de llenado de cobre que los diseños convencionales de alambre redondo.mientras que la corriente nominal alcanza hasta 18 AAdemás, la estructura blindada magnéticamente limita el flujo de fugas dentro del núcleo, reduciendo efectivamente el EMI irradiado y garantizando un alto rendimiento de audio SNR y baja distorsión.

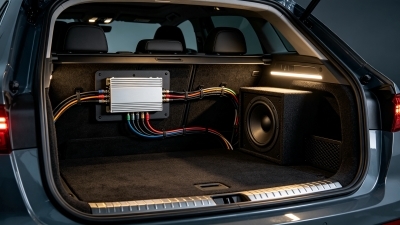

Los entornos de audio automotriz son muy exigentes, con espacio limitado, amplia variación de temperatura, vibración e interferencia electromagnética fuerte.

El paquete DIP compacto de la serie HDA1931A es ideal para diseños de PCB con espacio limitado.estructura magnética blindadaResiste eficazmente las interferencias de la electrónica del automóvil circundante.

Con una DCR ultrabaja, la generación de calor se minimiza incluso en operaciones de alta potencia.Normas de inflamabilidad UL94 V-0), la serie es muy adecuada para condiciones de funcionamiento duras en el vehículo.

En los sistemas de audio multicanal, la consistencia entre los inductores afecta directamente la precisión del escenario de sonido y la imagen espacial.

La serie HDA1931A proporciona una tolerancia de inductancia estrecha (± 20%) con una consistencia estable de producción en masa, lo que garantiza una excelente coincidencia de canal a canal.

Esestructura de blindaje magnéticoes especialmente importante en dispositivos compactos como los televisores de pantalla plana, evitando eficazmente que el flujo de fuga interfiera con los circuitos de controladores de pantalla sensibles y los módulos inalámbricos (por ejemplo,Se trata de un sistema de conexión Wi-Fi/Bluetooth, evitando así el ruido de la pantalla o la degradación de la señal inalámbrica.

ElSección HDA1931Aofrece cuatro opciones de inductancia:10 μH, 15 μH, 22 μH y 33 μHLa serie cuenta con una tolerancia ultra-bajaResistencia de CC (DCR) hasta 4,0 mΩ, con unacon una potencia nominal de 10 A a 18 A(basado en un aumento de la temperatura de 40°C).el rango de corriente permitido es de 8 A a 12 A, definida por una caída de la inductancia del 20-30%.

DesdeAmplificadores de audio digitales de clase DLos sistemas de sonido para automóviles, y desde los sistemas de cine en casa 5.1 hasta los televisores de pantalla plana,Inductores de alta potencia de la serie HDA1931AEl sistema de audio de alta fidelidad es un sistema que proporciona una base fiable de componentes básicos para sistemas de audio de alta fidelidad.estructura de cuerda de alambre plano,diseño blindado magnéticamente,DCR muy bajo, yrendimiento de alta frecuencia, la serie está diseñada para satisfacer los exigentes requisitos de los escenarios de potencia de audio modernos.

Para los ingenieros que diseñan sistemas de audio de clase D de alto rendimiento, elegir la serie HDA1931A significa:

• ¢ Menor distorsión y reproducción del sonido más limpia

• ¢ Mayor eficiencia del sistema y menor pérdida térmica

• Mejora del rendimiento de la EMI y simplificación de los retos de diseño EMC
