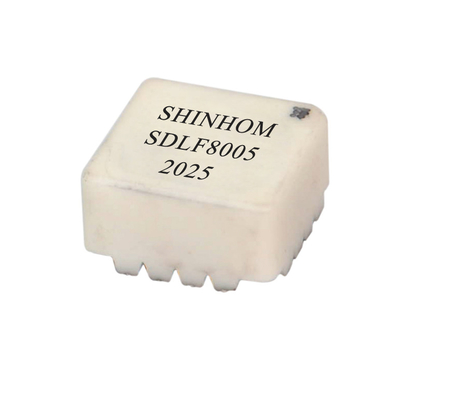

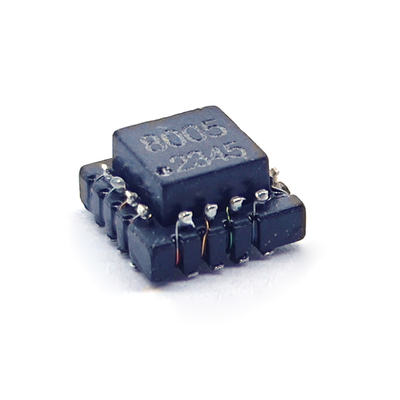

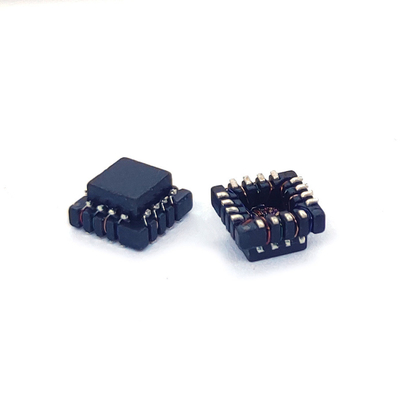

Asfixia de modo común de alta frecuencia para filtros EMI de línea de datos SMT

Filtros EMI de línea de datos SMT, estrangulamiento de modo común

Los estranguladores de modo común de la línea de datos proporcionan filtro EMI de propósito general desde velocidades de datos de menor velocidad hasta velocidades ultra altas como USB3.x, HDMI2.0Elimina el ruido CM en los sistemas de buses automotrices CAN, CAN FD y FlexRay.

Características

• Atenuación excepcional del ruido en modo común de 15 MHz a 300 MHz; transmite datos de la línea de señal por debajo de 300 MHz con una atenuación mínima
• Capacidad de corriente continua de 500 o 100 mA.
• Excelente aislamiento eléctrico 300 Vrms durante 1 minuto
• Material del núcleo Ferrita
• Temperatura ambiente de 40 °C a + 85 °C
• Temperatura de almacenamiento Componente: de 40°C a + 85°C.
• Embalaje de cinta y bobina: ¥40°C a +80°C
• Resistencia al calor de la soldadura Max tres reflujos de 40 segundos a +260°C, piezas enfriadas a temperatura ambiente entre ciclos
• Nivel de sensibilidad a la humedad (MSL) 1 (vida del suelo ilimitada a < 30 °C / 85% de humedad relativa)

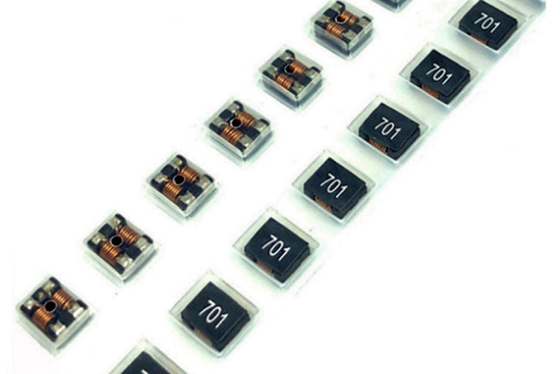

• Embalaje 1000/13′′ de bobina cinta de plástico: 16 mm de ancho, 0,46 mm de espesor, 12 mm de espaciado entre los bolsillos, 4,5 mm de profundidad de los bolsillos
