Datos del producto:
Pago y Envío Términos:
|
| Inductancia: | hasta 1.2mH | Tolerancia: | el ±10%, el ±20% |
|---|---|---|---|
| Estructura del imanador: | Bobina de la ferrita | Instalación: | SMD |
| Frecuencia de trabajo: | Alta Frecuencia | Naturaleza de la operación: | bobina de choque |
| Alta luz: | Inductor protegido SMD del poder,Inductores del poder de SMT |
||

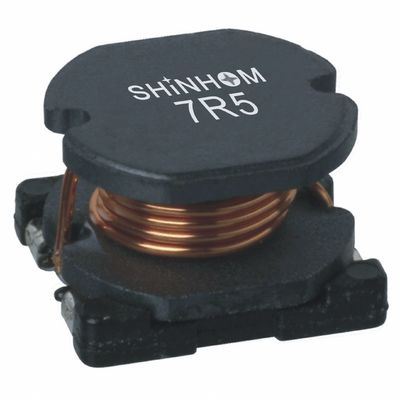

Inductor sin blindaje de alta calidad del poder de la serie SMD del SDR, de gran intensidad, inductancia 1.0uH a 1200uH
CARACTERÍSTICAS:
· Inductancia: 1uH a 1.2mH
· Corriente hasta 4.5A
· Corriente de Larg
· Con tapa llana para la selección y el lugar
· Bajo costo
GUÍA DE COMPRA:
1. PRUEBE FREQ.(L) con HP4284A y HP4285A (aceptables equivalentes)
1. 0-8.2μH (7.95MHz) 10-82μH (2.52MHz) 100-1200μH (1KHz)
2. Toerance de la inductancia
SDR0302 el 1.0-470μH±20% (M)
SDR 0403 el 1.0-27μH±20% (M) el 33-470μH±10% (K)
SDR0503 el 1.0-2.7μH±20% (M) 33-1000μH±10 (K)
SDR0504 el 1.0-27μH±20% (M) el 33-47μH±15% (L) el 56-1000μH±10% (K)
SDR0703 el 10-47μH±20% (M) el 56-470μH±10% (K)
SDR 0705 el 10-470μH±20% (M)
SDR1004 el 10-47μH±20% (M) el 56-560μH±10% (K)
SDR1005 el 10-39μH±20% (M) el 47-820μH±10% (K)
SDR1008 el 10-82μH±20% (M) el 100-1200μH±10% (K)
3. DCR: Milióhmetro 1880 de GW813 o de QuadTech
4. IDC máximo se disminuye el 10% contra su valor inicial
INFORMACIÓN TÉCNICA:
· Temperatura de funcionamiento: - 40℃ to+85℃
· Temperatura de almacenamiento: -40℃ a +105℃
· Métodos de la soldadura: Fase de vapor, flujo infrarrojo
· Resistencia al calor que suelda: 260℃ por 10 segundos
· Resistencia solvente: Se ajusta a MIL-STD-202E
USOS COMUNES:
· Ideal para los convertidores del Palma-top y del ordenador portátil DC-DC
· Memoria Flash del PDA
· Convertidores elevadores, descender
· Top-caja
Nota: Las especificaciones de producto pueden ser modificadas para requisitos particulares.
