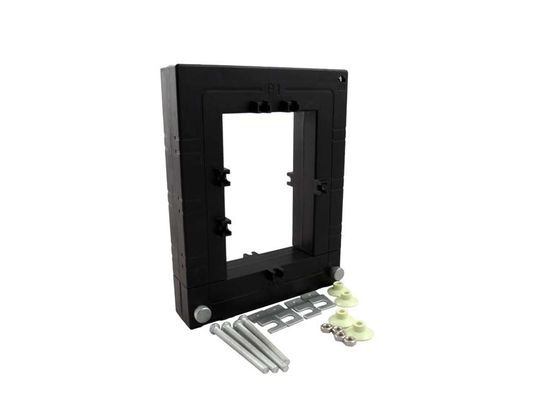

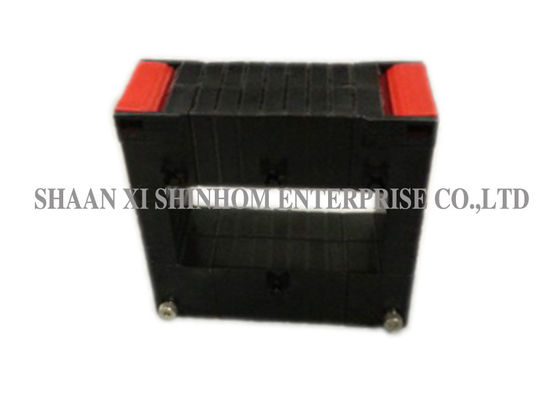

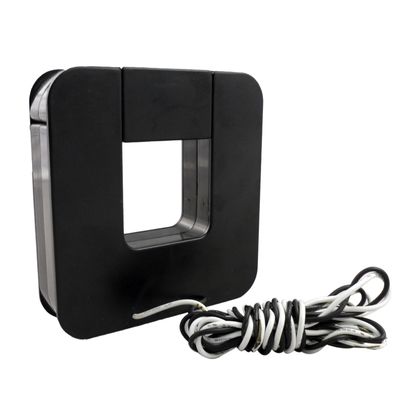

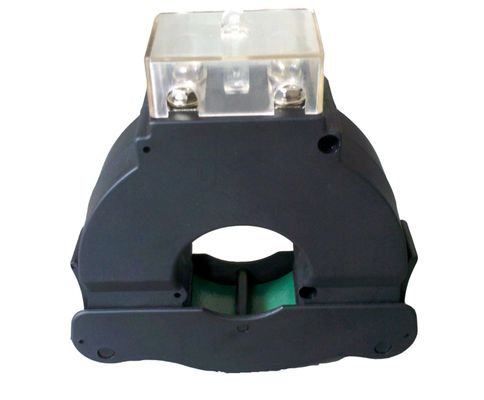

Transformador corriente al aire libre de la base partida, transductor de la corriente de la base partida

Estoy en línea para chatear ahora
Certificación
CHINA Shaanxi Shinhom Enterprise Co.,Ltd certificaciones
CHINA Shaanxi Shinhom Enterprise Co.,Ltd certificaciones
Comunicación muy profesional y buena durante la cooperación. El producto es calidad excelente y empaquetado muy bien. Continuaremos ordenando de shinhom otra vez. Compañía muy honesta, digna de confianza y eficiente a tratar de.

—— Alejandro

Los buenos productos, buena comunicación, entrega están a tiempo, las muestras disponibles.

—— kevin

Transformador corriente al aire libre de la base partida, transductor de la corriente de la base partida

Outdoor Split Core Current Transformer , Split Core Current Transducer
Outdoor Split Core Current Transformer , Split Core Current Transducer Outdoor Split Core Current Transformer , Split Core Current Transducer Outdoor Split Core Current Transformer , Split Core Current Transducer Outdoor Split Core Current Transformer , Split Core Current Transducer

Ampliación de imagen :  Transformador corriente al aire libre de la base partida, transductor de la corriente de la base partida Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie de SCTK732B
Pago y Envío Términos:
Cantidad de orden mínima: negociación
Precio: Negotiation
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4~8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/month
Descripción detallada del producto
De entrada: 0.5A-6000A de salida: 0.333V (CA) o 0-5A
frecuencia: 50-2.5KHz Precisión: 0,2、 1,0 del、 0,5
Conexión de la salida: terminal Personalizado:
Alta luz:

tipo transformador corriente de la base partida

,

sensor de la corriente de la base partida

Transformador de corriente de núcleo dividido de la serie SCTK732B con rango de corriente de 0.5A a 6000A, sensor de corriente

El transformador de corriente de ajuste retroactivo (núcleo dividido) de la serie SCTK732B ha sido especialmente diseñado para facilitar su instalación en redes nuevas o ya existentes. Se pueden instalar sin abrir ningún circuito de cable o barra de bus. Una resistencia de precisión interna a través del devanado secundario del CT proporciona una salida de voltaje segura baja. Puede ahorrar tiempo y los costes de instalación.

caracteristicas:

  1. Rango de prueba: 0.5A - entrada de 6000A AC, salida de 0.333VAC o 0-5A
  2. Prueba de clase de precisión: 0.2, 0.5, 1.0
  3. Transformadores de corriente, bobinas secundarias distribuidas uniformemente a lo largo de la circunferencia del núcleo, el uso de ABS
  4. carcasa de plástico retardante de llama para aislamiento de transformadores
  5. El medio de la ventana para el autobús para usar alrededor.
  6. Los devanados secundarios son uniformes en todo el sistema, cuya fuga de flujo magnético es pequeña con un rendimiento estable, peso ligero, instalación conveniente, etc.

Aplicaciones:

  1. Medición de corriente, monitoreo y protección de cableado eléctrico y equipos.
  2. Medición de corriente y potencia para motores eléctricos, iluminación, compresor de aire, calefacción.
  3. Sistema de entrada, equipos de aire acondicionado y automatización - sistema de control.
  4. Dispositivo de control de corriente, potencia y energía.

Parametro electrico

Entrada nominal 0.5A-6000A
Rango de medición 10% en-130% en
Salida clasificada 0.333V (AC) o 0-5A
Proporción ≤ ± 0.2 %
Ángulo de fase ≤ ± 10min
Resistencia dieléctrica 5.0KV / 1mA / 1min
Resistencia de aislamiento DC500V / 100MΩmin


Parámetro mecánico

Caso PC + ABS / UL94-V0
Bobina PC + ABS
Núcleo Silicio
Estructura interna Epoxy
Construcción Corbata
Temperatura de funcionamiento -25 ℃ + 75 ℃
Humedad de funcionamiento ≤85%

Selección de tipo

P / N

Entrada

(UNA)

Salida

(AV)

Exactitud Dimensiones (mm)
A1 B1 UNA segundo do re mi F sol H

SCTK732B-330

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

32

69

119

64

78

13

2

43

43

SCTK732B-430

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

32

79

119

64

78

13

2

43

43

SCTK732B-530

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

32

89

119

64

78

13

2

43

43

SCTK732B-630

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

32

99

119

64

78

13

2

43

43

SCTK732B-830

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

32

119

119

64

78

13

2

43

43

SCTK732B-1030

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

32

139

119

64

78

13

2

43

43

SCTK732B-1230

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

32

159

119

64

78

13

2

43

43

SCTK732B-1330

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

32

169

119

64

78

13

2

43

43

SCTK732B-1430

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

32

179

119

64

78

13

2

43

43

SCTK732B-1830

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

32

219

119

64

78

13

2

43

43

SCTK732B-350

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

55

69

141

64

78

13

2

43

43

SCTK732B-450

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

55

79

141

64

78

13

2

43

43

SCTK732B-550

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

55

89

141

64

78

13

2

43

43

SCTK732B-650

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

55

99

141

64

78

13

2

43

43

SCTK732B-850

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

55

119

141

64

78

13

2

43

43

SCTK732B-1050

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

55

139

141

64

78

13

2

43

43

SCTK732B-1250

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

55

159

141

64

78

13

2

43

43

SCTK732B-1350

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

55

169

141

64

78

13

2

43

43

SCTK732B-1450

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

55

179

141

64

78

13

2

43

43

SCTK732B-1850

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

55

219

141

64

78

13

2

43

43

SCTK732B-2050

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

203

55

239

141

64

78

13

2

43

43

SCTK732B-2250

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

223

55

259

141

64

78

13

2

43

43

SCTK732B-2650

0-6000A

1A / 5A / 0.333V

0.2,0.5,1.0

263

55

299

141

64

78

13

2

43

43

SCTK732B-380

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

82

69

168

64

78

13

2

43

43

SCTK732B-480

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

82

79

168

64

78

13

2

43

43

SCTK732B-580

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

82

89

168

64

78

13

2

43

43

SCTK732B-680

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

82

99

168

64

78

13

2

43

43

SCTK732B-880

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

82

119

168

64

78

13

2

43

43

SCTK732B-1080

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

82

139

168

64

78

13

2

43

43

SCTK732B-1280

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

82

159

168

64

78

13

2

43

43

SCTK732B-1380

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

82

169

168

64

78

13

2

43

43

SCTK732B-1480

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

82

179

168

64

78

13

2

43

43

SCTK732B-1880

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

82

219

168

64

78

13

2

43

43

SCTK732B-2080

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

203

82

239

168

64

78

13

2

43

43

SCTK732B-2280

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

223

82

259

168

64

78

13

2

43

43

SCTK732B-2680

0-6000A

1A / 5A / 0.333V

0.2,0.5,1.0

263

82

299

168

64

78

13

2

43

43

Notas: Las especificaciones del producto pueden ser personalizadas.
