Datos del producto:
Pago y Envío Términos:
|
De entrada: | 0A-1000A | de salida: | 0.333VAC o 0-5A |
---|---|---|---|
Gama de medición: | el 10%In-130%In | Precisión: | 0,2、 1,0 del、 0,5 |
Material de la base: | Aleación de níquel e hierro | Personalizado: | Sí |
Alta luz: | base partida ct,sensor de la corriente de la base partida |

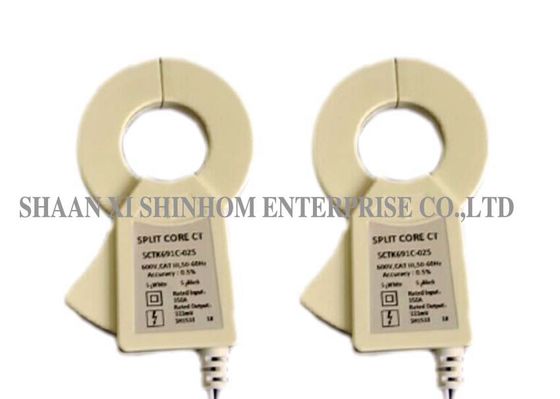

Transformador de corriente de núcleo dividido de la serie SCTK691C con rango de corriente de 0 mA a 1000 A Prueba de corriente monofásica
La serie SCTK691C son transformadores de corriente de pinza, CT puede montarse en paneles existentes, como centros de control o centros de carga, para medir o monitorear la potencia. Estos CT pueden montarse sin quitar los cables existentes para facilitar la instalación
caracteristicas:
Aplicaciones:
Parametro electrico
Frecuencia | 50-2.5KHz |
Entrada nominal | 0.5A-630A |
Rango de medición | 10% en-130% en |
Salida clasificada | 0.333V (AC) o 0-5A |
Proporción | ≤ ± 0.2% |
Ángulo de fase | ≤ ± 10min |
Resistencia dieléctrica | 5.0KV / 1mA / 1min |
Resistencia de aislamiento | DC500V / 100MΩmin |
Parámetro mecánico
Caso | PC / UL94-V0 |
Bobina | PBT |
Estructura interna | Epoxy |
Temperatura de funcionamiento | -25 ℃ + 75 ℃ |
Humedad de funcionamiento | ≤85% |
Conexión de salida | Terminal o UL1015 22AWG Cable 1.5m |
Selección de tipo
P / N | Entrada nominal (UNA) | Salida (mA / V) | Exactitud | Dimensiones (mm) | |||||
UNA | segundo | do | re | mi | |||||
SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 |
Notas: Las especificaciones del producto pueden ser personalizadas.
