Datos del producto:
Pago y Envío Términos:
|
| gama actual: | 0~100A | de salida: | 0-50mA o 0-1V |
|---|---|---|---|
| clase: | 0,5、 3,0 del、 1,0 | Fase: | Individual |
| Gama de medición: | los 5%In-130%In | Personalizable: | Sí |
| Alta luz: | base partida ct,tipo transformador corriente de la base partida |
||

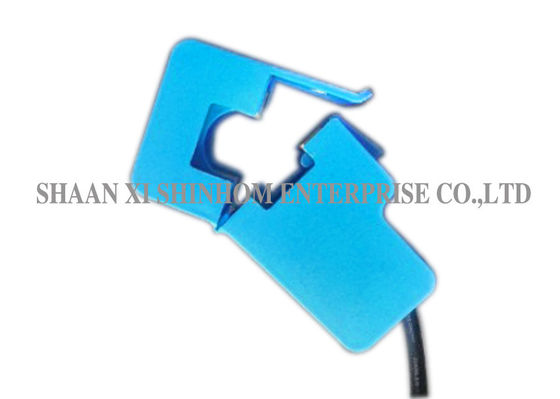

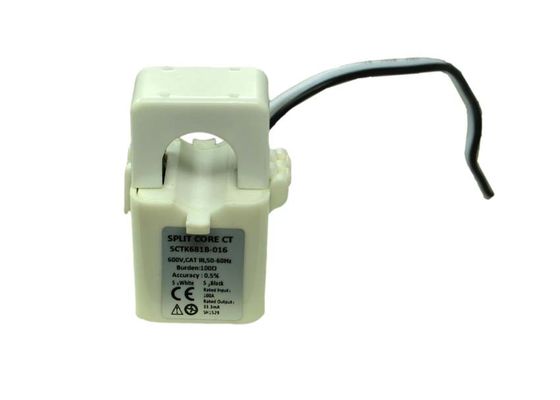

SCTK681C Serie 100A Transformador de corriente de bajo consumo de energía de núcleo dividido de alta precisión de alta precisión
1. Introducción
El transformador de corriente de ajuste retroactivo (núcleo dividido) de la serie STCK691C ha sido especialmente diseñado para facilitar la instalación en redes nuevas o ya existentes. Se pueden instalar sin abrir ningún circuito de cable o barra de bus. Una resistencia de presión interna a través del devanado secundario del CT proporciona una salida de bajo voltaje seguro. Puede ahorrar tiempo y los costes de instalación.
2. Características
La estructura del autoblocante, segura, fácil de instalar, portátil.
Amplia ventana interior, permitiendo la sujeción de grandes cables o barra de bus.
Amplia gama de tamaños para acomodar todas las instalaciones existentes.
3. Aplicaciones
Medición de corriente, monitoreo y protección de cableado eléctrico y equipos. Medición de corriente y potencia para motor eléctrico, iluminación, compresor de aire, sistema de calefacción y ventilación, equipos de aire acondicionado y sistema de control de automatización. Dispositivo de control de corriente, potencia y energía. Dispositivo de protección de relé.
Parámetro mecánico
| Caso | PA / UL94-V0 |
| Bobina | Pensilvania |
| Núcleo | Ferrito |
| Estructura interna | Epoxy |
| Construcción | Corbata |
| Temperatura de funcionamiento | －25 ℃ ＋ 75 ℃ |
| Humedad de funcionamiento | ≤85% |
| Conexión de salida | Cable 1015 / 22AWG (cable de doble cable) 1.0 m |
Parametro electrico
| Frecuencia | 50-20kHz |
| Entrada nominal | 0-100A |
| Rango de medición | 5% en-130% en |
| Salida clasificada | 0-50mA / 0-1V |
| Proporción | ≤ ± 0.5% |
| Ángulo de fase | ≤ ± 30min |
| Resistencia dieléctrica | 2.5KV / 1mA / 1min |
| Resistencia de aislamiento | DC500V / 100MΩmin |
Selección de tipo
| P / N | Entrada nominal (UNA) | Salida (mA / V) | Exactitud |
| SCTK681C-013 | 0-5A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
Notas: Las especificaciones del producto pueden ser personalizadas.
