Datos del producto:
Pago y Envío Términos:
|
gama actual: | 0.5~630A | de salida: | 0-500mA/0.333V (CA) |
---|---|---|---|
clase: | 0,2、 1,0 del、 0,5 | Ventana interna: | 8.0 - 32.0m m |
Construcción: | lazo | Personalizable: | Sí |
Alta luz: | base partida ct,tipo transformador corriente de la base partida |

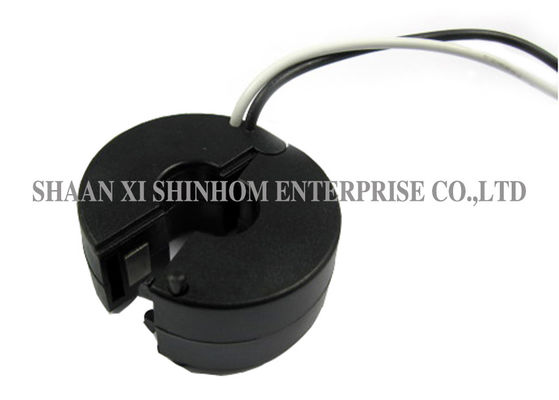

SCTK661 Serie AC 0.333V Split Core CT 0-500mA Transformadores de corriente, amplia ventana interior, personalizable
El transformador de corriente de ajuste retroactivo (núcleo dividido) de la serie SCTK661 ha sido especialmente diseñado para facilitar su instalación en redes nuevas o ya existentes. Pueden instalarse sin abrir ningún circuito de cable o barra de bus. Una resistencia de precisión interna a través del devanado secundario del CT proporciona una salida de voltaje segura baja.
caracteristicas:
Aplicaciones:
Parametro electrico
Frecuencia | 50-60Hz |
Entrada nominal | 0.5A-630A |
Rango de medición | 10% en-130% en |
Salida clasificada | 0.333V (AC) o 0-500mA |
Proporción | ≤ ± 0.1 % |
Ángulo de fase | ≤ ± 30min |
Resistencia dieléctrica | 2.5KV / 1mA / 1min |
Resistencia de aislamiento | DC500V / 100MΩmin |
Parámetro mecánico
Caso | PC / UL94-V0 |
Bobina | ordenador personal |
Núcleo | Permalloy |
Estructura interna | Epoxy |
Construcción | Corbata |
Temperatura de funcionamiento | -25 ℃ + 75 ℃ |
Humedad de funcionamiento | ≤85% |
Conexión de salida | UL1015 22AWG Alambre (alambre de doble cable) 2.5 m |
Selección de tipo
P / N | Entrada nominal (UNA) | Salida (mA / V) | Exactitud | Dimensiones (mm / pulgada) | |||||
UNA | segundo | do | re | mi | |||||
SCTK661A-008 | 0.5-50A (1,5,10,30,50) | 0-50mA 0.333V | 0.2,0.5,1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | 8.0 (0.31) | 2500 (100) | |
SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100mA 0.333V | 0.2,0.5,1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
SCTK661C-019 | 5-250A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
SCTK661D-023 | 5-400A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
SCTK661E-032 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.2,0.5,1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) |
Notas: Las especificaciones del producto pueden ser personalizadas.
