Datos del producto:
Pago y Envío Términos:
|
| gama actual: | 0.5~1000A | de salida: | 0-500mA o 0.333V (CA) |
|---|---|---|---|
| clase: | 0,2、 1,0 del、 0,5 | Instalación: | Tipo de la barra de distribución |
| Estructura magnética del circuito: | Tipo combinado | Personalizable: | Sí |
| Alta luz: | base partida ct,tipo transformador corriente de la base partida |
||

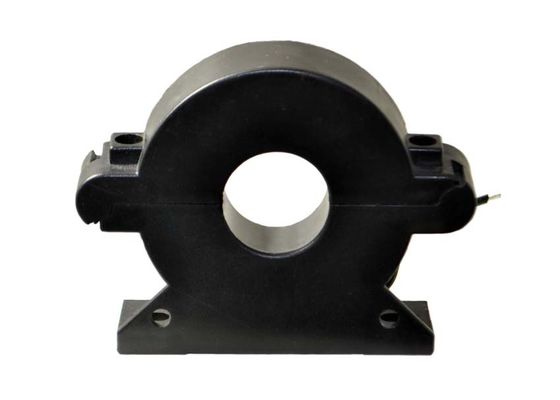

La base partida 0.5A de la serie de SCTK660B a 1000A entró y 0 a 0.333V o 0 al transformador corriente de salida 500mA
Descripción
Los sensores actuales de la CA de la base partida tienen diversos tamaños del agujero y grados actuales para adaptarse a cualquier uso. Los modelos de la base partida son perfectos para las modificaciones. La salida es fija en el estándar industrial.
Uso
• Registración de datos • Registración • Supervisión del poder
• Gestión de energía • Supervisión de la energía alternativa
• Asignación de coste
Características
• Alta exactitud en 10-130% de la corriente clasificada
• Resistencia del aislamiento de la CA: 3KV para 60s
• Oscilación abierto para la facilidad de la instalación
• Caja rígida de la vivienda con el plástico del artículo de UL® 94V-0
• Estándar de seguridad: IEC/EN60044-1
• Error nominal del ángulo de fase y
• Error nominal de las linearidades: Conforman IEC61869-2
• ConformIEC60044-1
• Voltaje de Max.operation: AC600V
Parámetro eléctrico
| Frecuencia | 50-2.5KHz |
| Entrada clasificada | 0.5A-1000A |
| Gama de medición | el 10%In-130%In |
| Salida nominal | 0.333V (CA) o 0-5A |
| Ratio | ≤± 0,2% |
| Ángulo de fase | ≤ ±10min |
| Fuerza dieléctrica | 5.0KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | PC/UL94-V0 |
| Bobina | PBT |
| Base | Aleación de níquel e hierro |
| Estructura interna | Epóxido |
| Construcción | Lazo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | Terminal o alambre el 1.5m de UL1015 22AWG |
Mecanografíe la selección
|
P/N |
Entrada clasificada (a) |
Salida (mA/V) | Exactitud | Dimensiones (milímetros) | |||||
| A | B | C | D | E | F | ||||
| SCTK660B-010 | 0.5-100A | 0.333V/0-50mA | 0,2, 0,5, 1,0 | 57,6 | 50,0 | 22,0 | 5,0 | 16,7 | 25,0 |
| SCTK660B-019 | 1-250A | 0.333V/0-100mA/1A | 0,2, 0,5, 1,0 | 66,6 | 59,0 | 22,0 | 9,5 | 25,7 | 29,5 |
| SCTK660B-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0,2, 0,5, 1,0 | 73,1 | 65,0 | 22,0 | 12,5 | 31,7 | 32,5 |
| SCTK660B-032 | 5-630A | 0.333V/0-200mA/1A/5A |
0,2, 0,5, 1,0 |
82,1 | 74,0 | 22,0 | 16,0 | 38,7 | 37,0 |
| SCTK660B-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0,2, 0,5, 1,0 | 95,1 | 87,0 | 22,0 | 22,5 | 53,7 | 43,5 |
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
